Характеристики товара
  • Демо-плате Тип: Другие
  • Производитель: Waveshare
  • Размер модели: X-NUCLEO-IDB04A1
  • BlueNRG low power: low energy Bluetooth network coprocessor
  • balun & harmonic filter: BALF-NRG-01D3
  • Bluetooth: Bluetooth low energy 4.0 master and slave compliant
  • STM32 Nucleo boards: Compatible
  • Arduino UNO R3 connector: Equipped with
  • Very low power consumption: 7.3 mA RX and 8.2 mA TX at +0 dBm
  • Maximum transmission power: +8 dBm
  • Excellent receiver sensitivity: -88 dBm
  • FCC ID: S9NIDB04A1
  • Model Name: X-NUCLEO-IDB04A1
Описание товара

X-NUCLEO-IDB04A1 Bluetooth низкой энергии плата расширения на основе BlueNRG для STM32 Борту Nucleo



X-NUCLEO-IDB04A1, Bluetooth low energy плата расширения на основе BlueNRG для STM32 Nucleo

описание

The X-NUCLEO-IDB04A1 является Bluetooth low energy оценочная плата, чтобы обеспечить расширение STM32 Nucleo доски.

он совместим с Arduino UNO R3 макет разъем, и строится вокруг BlueNRG, Bluetooth low energy, низкая мощность сети сопроцессора соответствует BTLE 4.0 и BALF-NRG-01D3, ультра миниатюрный балун оптимизирован для ST BlueNRG СК РФ, которая объединяет соответствующие сети и фильтр гармоник. The X-NUCLEO-IDB04A1 интерфейсы с STM32 MCU через SPI контактный, и пользователь может изменить настройки по умолчанию SPI часы, SPI chip select и SPI IRQ, изменив один резистор на оценочной платы.

отличную производительность BlueNRG и лучшее соответствие между BlueNRG и BALF-NRG-01D3, X-NUCLEO-IDB04A1 прошли ТЕСТ РФ для Радио Японии Права сертификации с более высоким маржа выше спецификации значения, а также это FCC сертифицированы (FCC ID: S9NIDB04A1).

основные Характеристики

  • BlueNRG низкое энергопотребление, low energy Bluetooth сети сопроцессора
  • BALF-NRG-01D3 балун & фильтр гармоник
  • бесплатное общее развитие библиотека прошивки и примером для BlueNRG, совместимость с STM32Cube прошивки
  • Bluetooth low energy 4.0 ведущий и ведомый совместимый
  • совместимость с STM32 Nucleo доски
  • Equipped с Arduino UNO R3 разъем
  • очень низкая потребляемая мощность: 7.3 ма TX RX и 8.2 ма при + 0 дбм
  • максимальная мощность передачи: + 8 дбм
  • отличная чувствительность приемника (-88 дбм)
  • X-NUCLEO-IDB04A1 является FCC сертифицированы (FCC ID: S9NIDB04A1)
  • X-NUCLEO-IDB04A1 официально сертифицирован как BTLE 5 МВт модуль для Радио Японии Права " ТИПА " Сертификации Япония правительство
  • RoHS совместимый

фотографии

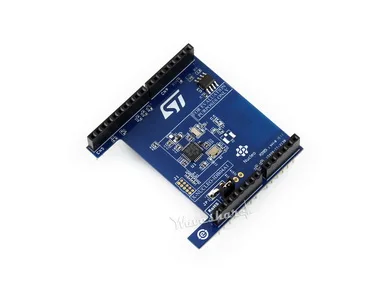

X-NUCLEO-IDB04A1 STM32 Nucleo Expansion

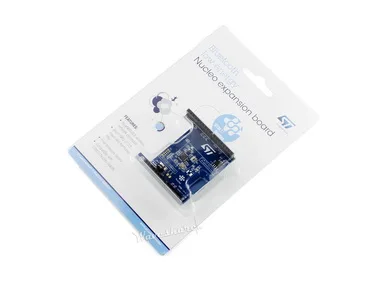

X-NUCLEO-IDB04A1 Упаковки
X-NUCLEO-IDB04A1 STM32 Nucleo Expansion
X-NUCLEO-IDB04A1 Упаковка Вид Сзади
X-NUCLEO-IDB04A1 STM32 Nucleo Expansion

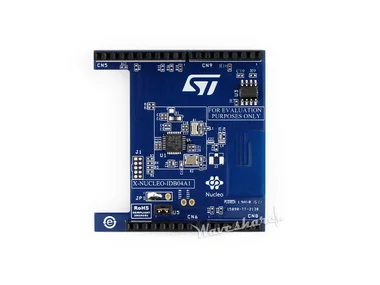

X-NUCLEO-IDB04A1
X-NUCLEO-IDB04A1 STM32 Nucleo Expansion

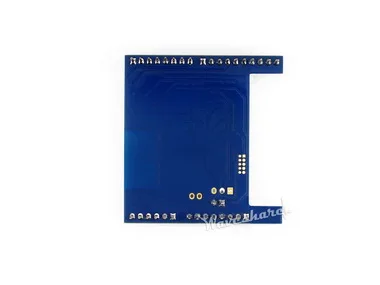

X-NUCLEO-IDB04A1 Вид Сзади
X-NUCLEO-IDB04A1 STM32 Nucleo Expansion
X-NUCLEO-IDB04A1
X-NUCLEO-IDB04A1 STM32 Nucleo Expansion

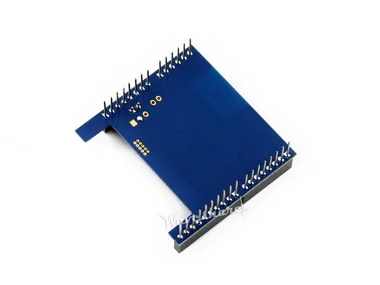

X-NUCLEO-IDB04A1 Вид Сзади


что На Борту

X-NUCLEO-IDB04A1 what\'s onboard

Схема применения

работа с STM32L MCU:

X-NUCLEO-IDB04A1 board dimensions

Ресурсы для развития

  • руководство пользователя
  • схема
  • демо код
  • разработка программного обеспечения

вики:www.waveshare.com/wiki/X-NUCLEO-IDB04A1

пакет Содержит

  1. X-NUCLEO-IDB04A1 × 1
